RTO焚燒爐原理圖

蓄熱式焚燒爐（RTO焚燒爐）是目前受歡迎的VOCs 廢氣處理設備之一, 很多人都想知道RTO 焚燒爐原理圖，今天我們就來用圖來給大家講解下RTO焚燒爐原理。

隨著經濟的發展和人們環保意識的增強，越來越多的人關注到大氣問題，我國對于有機廢氣的管控也越來越嚴格，下面就用這張RTO焚燒爐原理圖給大家介紹RTO焚燒爐的原理。

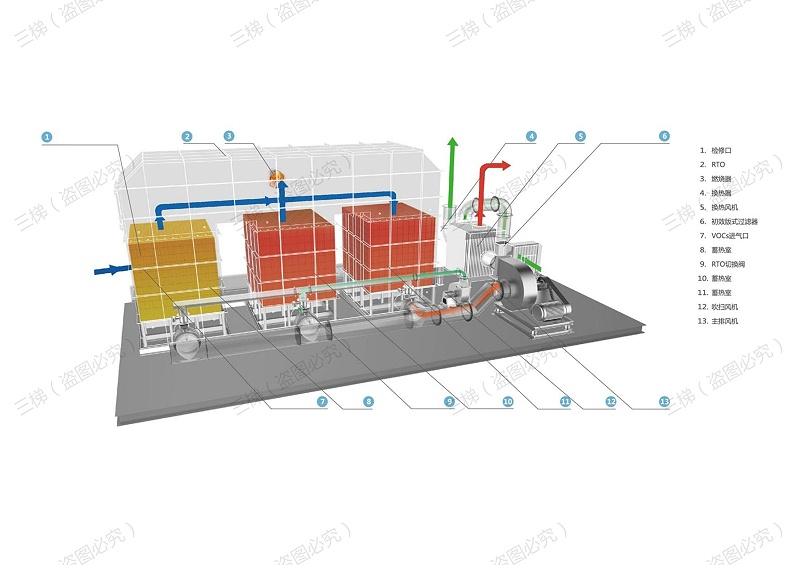

RTO焚燒爐原理圖中可以看出主要是由燃燒室、蜂窩陶瓷蓄熱體和切換閥、燃燒器、燃氣及助燃系統、壓縮空氣系統、PLC自動控制系統等組成，各個部分在運行過程中會相互連鎖，運行非常穩定，其中陶瓷蓄熱體可以達到 95%以上的熱回收效率，運行過程中天然氣的真正使用還是比想象的少，RTO焚燒爐采用天然氣直接燃燒有機廢氣，主要是在750 ℃ -850℃的高溫狀態下，將有機廢氣分子分解為CO₂和 H₂ O。在三室RTO焚燒爐中廢氣處理使用蓄熱 -放熱- 清掃這樣一個循環往復的廢氣處理方式，蓄熱室1會提前預熱，方便后續廢氣進入的時候升溫燃燒，廢氣進行充分燃燒后會進入到 2號蓄熱室進行放熱，蓄熱室放熱后引入潔凈空氣對蓄熱室內進行清掃，吹掃完后才能后會再次進入蓄熱程序。

根據RTO焚燒爐原理圖相信對原理已經有了一定的了解，RTO焚燒爐目前因為處理有機廢氣的自動化深受歡迎，有維護工作量小的優勢，而且 RTO焚燒爐對VOCs的組成和波動并不敏感，所以安全性較高，三室RTO焚燒爐可以達到 99%的廢氣處理效率。

如果有的有機廢氣中含有太多的顆粒物、漆霧、油霧等物質就可以在RTO焚燒爐前段加設預處理裝置，確保進入RTO焚燒爐中的物質是不含顆粒物和漆霧油霧等物質的。
